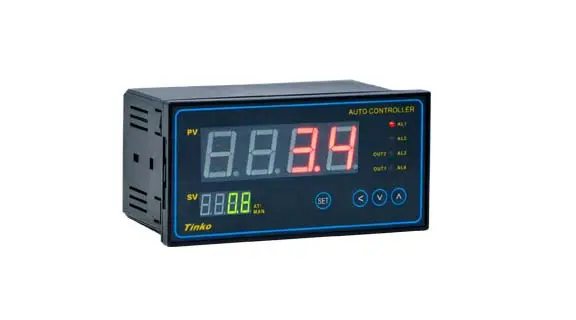

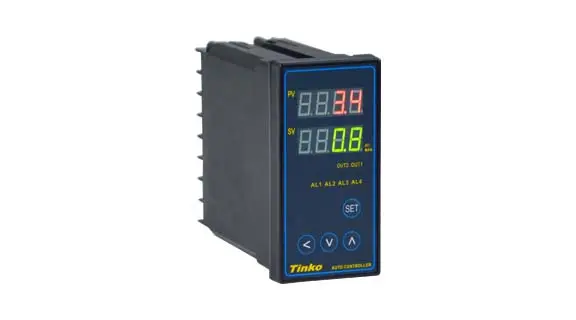

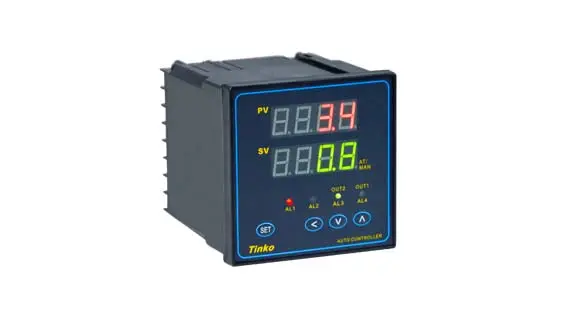

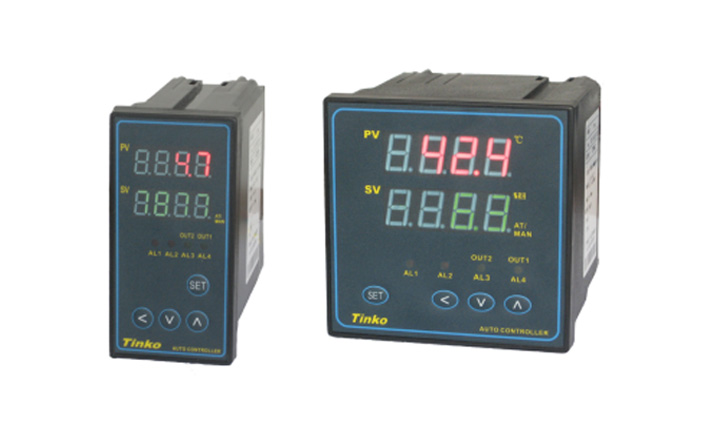

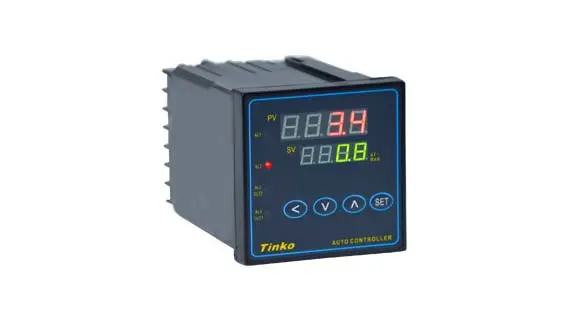

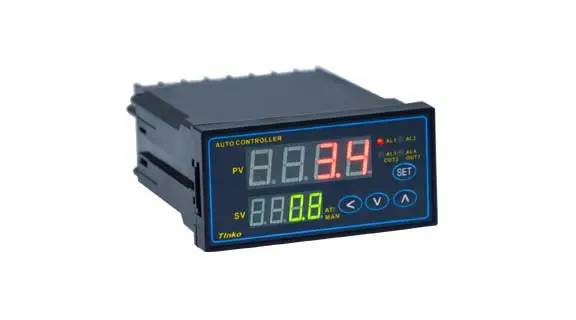

Tinko CTM serie controllere er dual loop temp & proces controllere, som kan styre dobbeltzoner samtidigt for at stabilisere temperaturen i miljøer såsom ovne, emballage og varmebehandling. Ved hjælp af vores CTM serie dual-loop-controllere kan du spare installationstid og omkostninger ved at give dig et fælles forbindelsespunkt med færre ledninger og panel klippet ude s. Downtime kan også reduceres som dual-loop-controllere kan ændres uden at slukke systemet.
PID automatisk tuning, manuel kontrol:
Høj nøjagtighed og opløsning
Universelle indgange og output- tilstand
Sensorbrud, omvendt, kort alarm
Varmeafbrydelse alarm
Valgfri relæalarm udgange
RS485 kommunikation valgfrit
| Strømforsyning | AC85~265V, 50/60 Hz |
| Nøjagtighed | ± 0, 5% F.S. |
| Sensorind | Termoelement (K, E, J, N, T, B, S) |
| RTD (Pt100, Pt1000, Cu50, Cu100) | |
| Løbenummer 0-20 mA, 4-20 mA) | |
| Spænding (DC) 0-10V) | |

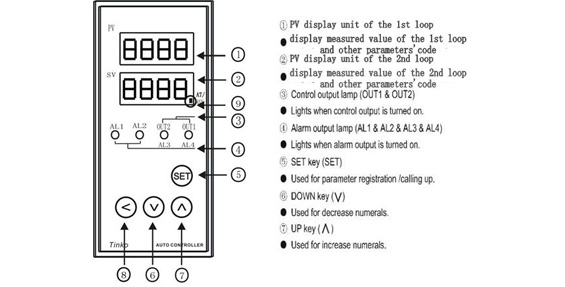

| Visningsenhed | Dobbelt 4-cifret lysdiod |
| Opløsning | 0,1°C |
| Udgangstilstand | Udgangstilstand |
| SSR-drev (spændingspuls) | |
| DC. 4~20mA | |
| DC. 0-10V | |
| Alarmu | Relækontakt, AC250V/3A |
| Kommunikation(mulighed) | RS485, Tinko-protokol |
| Hjælpeudgange | DC 24V feedback. |
| Arbejdsmiljø | 0~50°C, 25~85% RH |
| Panelstørrelse (mm) | 48*48, 48*96, 96*48, 72*72, 96*96, 160*80. |
CT L - £ F £ - £ - £ - £ - £ - £ - £
(1) (2) (3) (4) (5) (6) (7) (8)
(1) Frontpanel størrelse (W×H, mm)
4: 48*48 5: 48*96 6: 96*48 7: 72*72 9: 96*96
(2) Indgangssignal & område
K03: K (-50~999C) E03: E (-50~800°C) J03: J(-50~999C)
T03: T (-50~400°C) P03: Pt100 (-20~580°C) P06: Pt100 (-19. 9~99. 19°C)
801: 4-20mA 402: 0-10V
(3) Betjeningsudgang (til opvarmning)
M: Relækontakt (AC250V, 3A) V: SSR-drev (spændingspuls)
8: D.C.4-20mA 9: 0-10V
(4) Betjeningsudgang (til kølekontrol)
M: Relækontakt (AC250V, 3A) V: SSR-drev (spændingspuls)
8: D.C.4-20mA 9: 0-10V
(5) Alarmeudgange
Blank: Ingen M: 1 x relæ kontakt (AC250V, 3A)
MM: 2 x relæ kontakt (AC250V, 3A) MMM: 3 x relæ kontakt (AC250V, 3A)
(6) Overførsel af produktionen
8: D.C.4-20mA 9: 0-10V
Blank: Ingen.
(7) Strømfeedback output.
N: Ingen output (kan udelades) V4: 24Vdc output.
8) Meddelelser
Blank: Ingen C1: RS485 kommunikation
